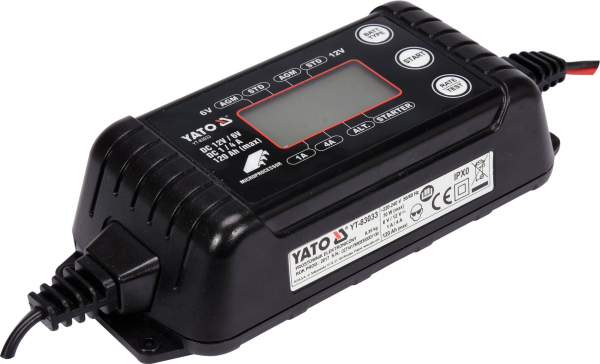

Redresor digital YATO, 6/12V, 1/4A, max 120Ah

CARACTERISTICILE PRODUSULUI

Un redresor este un dispozitiv care permite încărcarea a numeroase tipuri de acumulatori. Redresorul transformă curentul și tensiunea de la rețeaua electrică astfel încât acumulatorul să poată fi încărcat în siguranță. Datorită încărcării este mai ușor să se asigure funcționarea corectă a acumulatorului, ceea ce extinde semnificativ durata de viață a acumulatorului. Redresorul este protejat împotriva scurtcircuitului și supraîncărcării acumulatorului. Funcționarea corectă, fiabilă și sigură a produsului depinde de utilizarea sa corectă, prin urmare:

Înainte este utilizarea produsului, trebuie să citiți acest manual și să îl păstrați în condiții corespunzătoare.

Furnizorul nu acceptă nicio responsabilitate pentru daune rezultate în urma nerespectării regulilor de siguranță și instrucțiunilor din acest manual.

Indicatoarele montate pe carcasa dispozitivului nu sunt dispozitive de măsură în sensul Legii privind măsurătorile.

MANIPULAREA REDRESORULUI

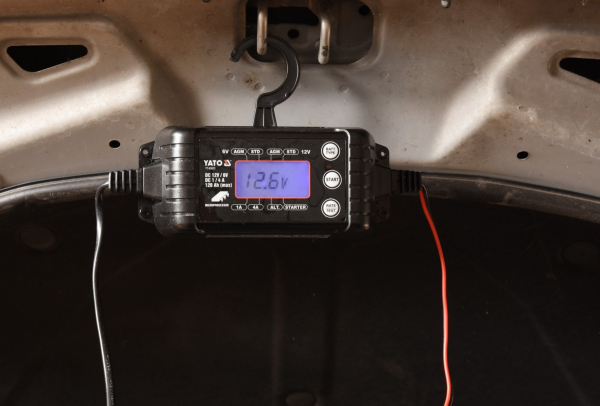

Utilizarea cârligului Un cârlig care permite agățarea produsului a fost plasat în partea de jos a carcasei. Un cârlig demontabil pentru prinderea carcasei la transport (II). Rotiți-l cu 180 grade și introduceți-l în orificiul din mijloc al carcasei (III) și apoi rotiți-l cu 90 grade în sensul indicat de săgeata cu simbolul de lacăt închis (IV). Cârligul este gata de utilizare. Cârligul se poate demonta în ordine inversă montării. Dacă nu folosiți cârligul, se recomandă să îl puneți pe partea de jos a carcasei, pentru a reduce riscul de pierdere.

Pregătirea acumulatorului pentru încărcare.

Citiți și respectați instrucțiunile de încărcare livrate o dată cu acumulatorul. În cazul acumulatorilor cu plumb și acid, așa-numiții acumulatori „cu lichid”, verificați nivelul electrolitului și completați eventual cu apă distilată până la nivelul specificat în documentația acumulatorului.La completarea cu electrolit, vă rugăm să respectați strict recomandările din documentația acumulatorului.

Redresorul este proiectat doar pentru încărcarea acumulatorilor cu plumb-acid, (așa-numiții acumulatori „cu lichid”. cu gel și AGM) de tensiunea nominală specificată în tabelul cu date tehnice.

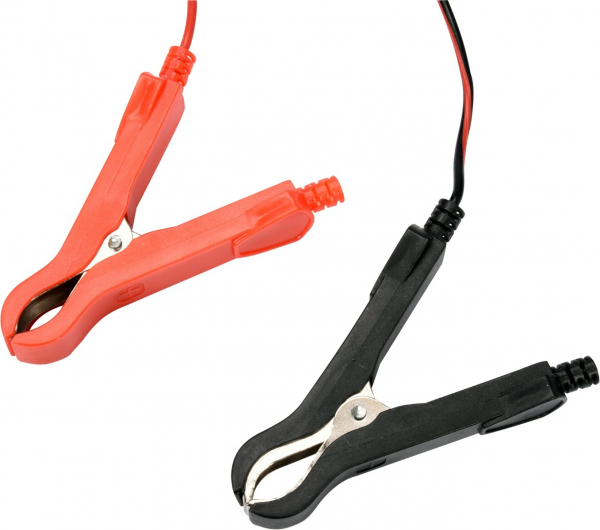

Redresorul este echipat cu cleme crocodil folosite pentru încărcarea majorității tipurilor de acumulatori.

Conectați clemele crocodil ale redresorului la bornele acumulatorului, asigurați-vă că clema redresorului marcată cu “+” este conectată la borna acumulatorului marcată cu “+” aș clema redresorului marcată cu “-” este conectată la borna acumulatorului marcată cu “-”.

Tensiunea acumulatorului poate duce la iluminarea afișajului LCD și tensiunea indicată poate fi văzută pe afișaj.

Introduceți ștecherul cablului de alimentare într-o priză de rețea. Indicații privind tipul de acumulator și modul de funcționare vor fi afișate pe ecran.

Redresorul trebuie să recunoască automat tensiunea nominală și tipul acumulatorului, iar, în caz contrar, folosind butonul marcat cu “BATT TYPE”, puteți selecta modul adecvat de încărcare și tensiunea nominală a încărcării.

„STD” – modul de încărcare adecvat pentru acumulatorii obișnuiți (așa-numiții acumulatori „cu lichid”), cu gel și majoritatea acumulatorilor AGM.

„AGM” – modul de încărcare adecvat pentru acumulatorii de orice tip pentru temperaturi joase (sub 5 OC) sau pentru încărcarea acumulatorilor AMG cu regim intens.

Puteți selecta curentul de încărcare folosind butonul “RATETEST”.

1A - pentru încărcarea acumulatorilor sub 30 Ah. 14.4 V tensiune nominală; 1 A curent nominal.

4A - pentru încărcarea acumulatorilor peste 30 Ah. 14.4 V tensiune nominală; 4 A curent nominal.

Notă! Înainte de a selecta parametrii de încărcare, vă rugăm să citiți instrucțiunile producătorului acumulatorului.

La apăsarea butonului “START”, începe procesul de încărcare, care va fi vizualizat cu ajutorul unui simbol acumulator pe ecranul LCD, care este umplut treptat de-a lungul procesului de încărcare. Tensiunea acumulatorului, simbolul de eroare sau rezultatul testului sunt vizibile lângă simbolul acumulator.

La apăsarea butonului “START” se oprește procesul de încărcare și se poate, de ex., să se modifice curentul de încărcare.

Atenție! După de încărcarea acumulatorului se încheie, fapt indicat prin umplerea simbolului acumulatorului cu dungi, redresorul furnizează la acumulator curentul de întreținere. Acumulatorul trebuie deconectat imediat de la redresor după încheierea procesului de încărcare. Dacă îl lăsați conectat pe o perioadă mai mare, se poate deteriora.

Dupa încheierea procesului de încărcare, deconectați ștecherul cablului electric de la priza de rețea și apoi deconectați clemele cablurilor de încărcare.

Testare

Toate testele de mai jos pot fi făcute doar la acumulatori cu tensiune nominală 12 V.

Verificarea acumulatorului

Atenție! Verificarea acumulatorului trebuie făcută cu ștecherul cablului electric scos din priza de rețea. Conectarea redresorului la rețea duce la activarea modului de încărcare.

Asigurați-vă că a trecut minim o oră de la ultima încărcare a acumulatorului, altfel indicațiile pot fi inexacte.

Conectați clemele crocodil la fel ca în cazul încărcării acumulatorului. Afișajul va indica acum valoarea tensiunii acumulatorului. Dacă valoarea tensiunii este sub 12,4 V, înseamnă că acumulatorul trebuie încărcat imediat. Valoarea tensiunii de la 12,4 la 12,5 V indică faptul că acumulatorul trebuie încărcat cât mai curând posibil. Dacă valoarea tensiunii este peste 12,6 V, înseamnă că acumulatorul nu trebuie încărcat.

Atenție! Dacă afișajul LCD nu prezintă nicio indicație după conectarea clemelor crocodil, aceasta indică o conexiune incorectă sau că tensiunea în acumulator este prea mică.
